Comment choisir des émetteurs-récepteurs optiques haut débit pour les réseaux de centres de données d'IA

Commencez par analyser la charge de travail, puis élargissez votre champ d'action. Cette méthode garantit la reproductibilité du choix des émetteurs-récepteurs et assure que leur vitesse est liée aux distances de liaison réelles plutôt qu'aux arguments marketing. Chaque émetteur-récepteur ajouté modifie également l'alimentation, le refroidissement et l'infrastructure de câblage du rack.

Planifiez la densité et les migrations au plus tôt. Un partenaire fiable tel que X REACH LIMITÉE Nous fournissons des solutions optiques et de câblage adaptées, afin que votre infrastructure reste cohérente malgré son expansion.

Points clés à retenir

• Adaptez la vitesse de l'émetteur-récepteur au rôle du port, et non à la valeur la plus élevée. Utilisez 100 Gbit/s pour l'accès, 400 Gbit/s pour le réseau dorsal et 800 Gbit/s pour les liaisons montantes.

• Pour les nouvelles installations d'IA, privilégiez la fibre monomode. Elle permet de réduire de quatre fois le nombre de fibres et prend en charge les mises à niveau vers 800G.

• Testez chaque module en mode isolé avant le déploiement. Les limitations du firmware sont à l'origine de la plupart des défaillances, notamment lors de la répartition d'un débit de 800 Gbit/s en 4 x 100 Gbit/s.

• Calculez la consommation électrique par port pour chaque rack. Les modules 800G ajoutent 14 à 18 W, ce qui augmente la charge thermique de 1,5 à 2 fois.

SNiveaux de vitesse pour les émetteurs-récepteurs optiques de centres de données IA haute vitesse

Comparaison des modèles 100G, 400G et 800G

Chaque niveau de débit remplit un rôle distinct au sein de l'infrastructure. Le 100G est déployé au niveau des serveurs périphériques pour l'accès et la gestion. Le 400G est installé au niveau du cœur du réseau et pour l'interconnexion des GPU au sein d'une même baie. Le 800G est réservé aux liaisons montantes du cœur et aux liaisons inter-pods transportant le trafic agrégé.

Le choix optimal dépend de la charge de travail, du type de port et de la distance de liaison. La vitesse brute seule est peu informative. Un port 400G d'une portée de 500 mètres répond à un besoin différent de celui d'un port d'une portée de 2 kilomètres.

Cet écart est important. Choisissez DR4 pour les liaisons intra-rangée et inter-rangées. Optez pour FR4 lorsque la liaison traverse un couloir. La vitesse de l'émetteur-récepteur optique reste constante dans les deux cas, mais la portée détermine le module le mieux adapté à votre configuration.

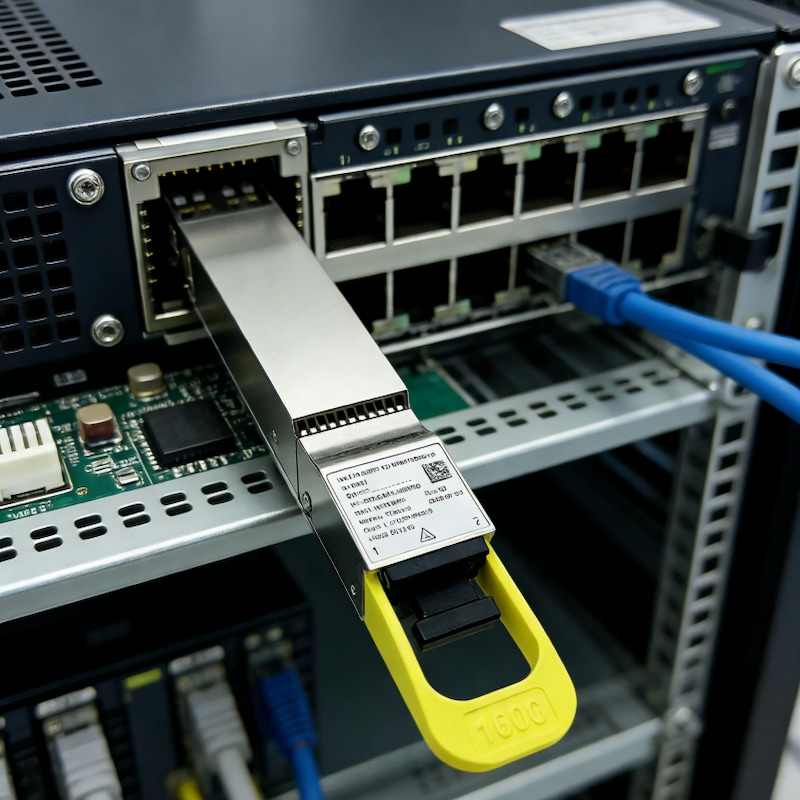

Pourquoi les tissus IA visent les 800G et 1,6T

L'entraînement des IA bouleverse les calculs de bande passante. Un seul entraînement d'une classe GPT peut saturer des liaisons 100G des milliers de fois. Les clusters de GPU NVIDIA connectent plus de 100 000 accélérateurs au sein d'une même infrastructure. Chaque GPU requiert une bande passante d'interconnexion de 400 à 800 Gbit/s. La capacité agrégée atteint 80 pétabits par seconde pour un tel cluster.

L'entraînement de l'IA nécessite aujourd'hui 800G et 1,6T d'ici 2026, alors que 400G suffisaient pour les charges de travail cloud générales.

La communication avec le serveur de paramètres pour la synchronisation des gradients requiert à elle seule 3 à 5 Tbit/s. Toutes les opérations de réduction nécessitent un accès simultané à haut débit à chaque nœud. Le stockage des points de contrôle et l'alimentation du pipeline de données ajoutent une charge continue. Émetteurs-récepteurs optiques à large bande passante absorber cette pression en augmentant le nombre de voies par module.

Le déploiement du moteur 1.6T suit une séquence claire :

1. 2025–2026 : Déploiement précoce et montée en puissance, concentrés dans les clusters d’entraînement de l’IA et les couches spines à haute capacité.

2. 2026–2027 : Adoption plus large de l’infrastructure IA, avec des environnements mixtes 400G/800G/1,6T restant courants.

3. 2027 et au-delà : La feuille de route prévoit des modules de 3,2 T, avec l’OSFP-XD positionné pour une densité de voies plus élevée.

La dynamique des fournisseurs confirme cette évolution. Marvell a commercialisé en grande série son processeur DSP Ara 1,6T PAM4 gravé en 3 nm dès mars 2026. Cisco a annoncé des systèmes Silicon One G300 à 64 ports capables de fonctionner à 1,6 Tbit/s. Arista a annoncé des plateformes 64 ports 1,6 Tbit/s au sein de la gamme 7060XE7. Les premiers déploiements 1,6 Tbit/s étaient proposés à des prix élevés, supérieurs à 3 000 dollars l'unité.

Les normes restent en retard sur le matériel. En juillet 2026, la norme IEEE P802.3dj était encore au stade de la version préliminaire 3.1. Sa publication finale est en cours. Vos spécifications d'approvisionnement doivent donc faire la distinction entre la « conception conforme à la version préliminaire actuelle de la norme P802.3dj » et la conformité à une norme finale publiée. La révision 5.1 de la norme OSFP MSA inclut des dispositions relatives à l'OSFP1600, et l'OIF a publié la version 5.4 du CMIS en mai 2026.

Planifiez votre infrastructure en fonction de ce rythme. Optez pour une connectivité 800G pour vos clusters d'IA actuels et assurez-vous que vos commutateurs et votre câblage prennent en charge une future mise à niveau vers 1,6T. Cette approche protège votre investissement et préserve l'efficacité de votre infrastructure malgré la croissance du trafic réseau.

Portée, fibre optique et émetteurs-récepteurs optiques pour les réseaux de centres de données

Classes de portée SR, DR, FR et LR

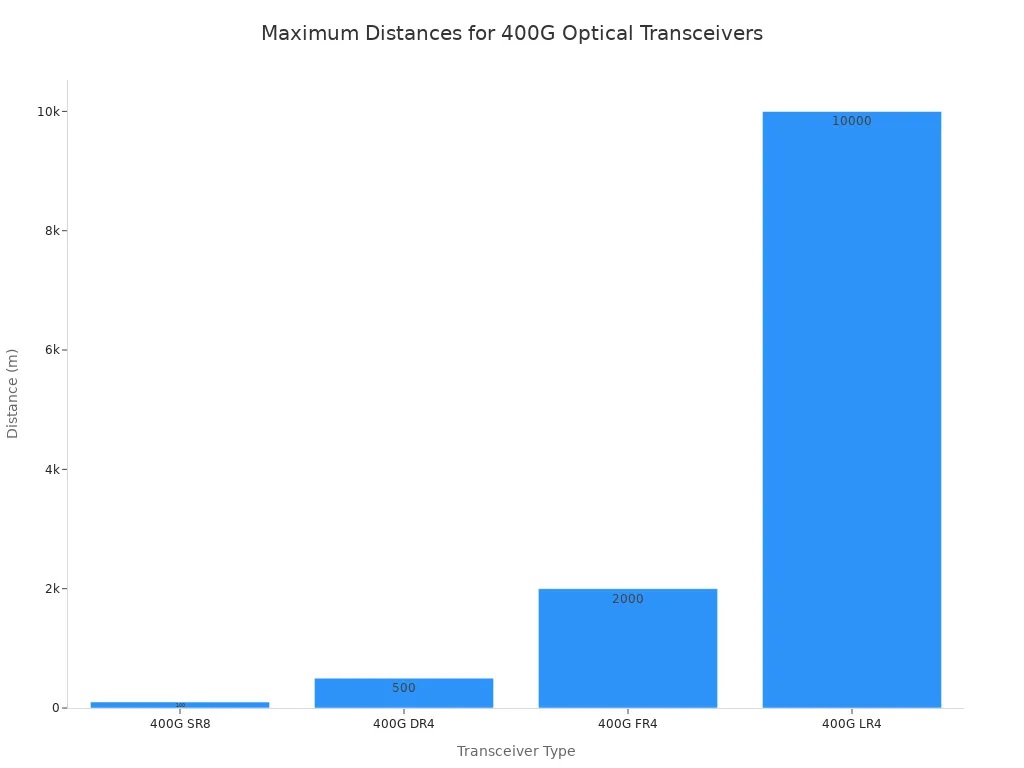

La classe de portée indique la distance maximale qu'une liaison peut parcourir. À 400 Gbit/s, les quatre classes courantes couvrent des distances très différentes.

Type d'émetteur-récepteur	Distance maximale supportée	Fibre/Moyen
400G SR8	100 m	OM3 multimode (MPO-16, 850 nm)
400G DR4	500 m	Monomode (MPO-12, 1310 nm)
400G FR4	2 km	Monomode (LC duplex, CWDM)
400G LR4	10 km	Monomode (LC duplex, CWDM)

Le SR8 est utilisé pour les liaisons internes de moins de 100 mètres. Le DR4 gère les liaisons entre les nœuds de périphérie et les nœuds centraux au sein d'une même salle. Le FR4 et le LR4 sont utilisés pour les liaisons plus longues, y compris les liaisons entre bâtiments. Émetteurs-récepteurs optiques longue distance par exemple, les modules LR4 acheminent le trafic à travers un campus sans régénération.

Architecture monomode vs multimode et MPO

La fibre monomode domine désormais les nouvelles architectures d'IA. À 400 Gbit/s, le SR8 utilise 16 fibres via un connecteur MPO-16. Le DR4, quant à lui, utilise un connecteur MPO-12 et couvre 500 mètres de fibre monomode. Cette réduction du nombre de fibres diminue l'encombrement du câble et simplifie l'architecture MPO.

Le coût est également un facteur déterminant. Un module SR8 400G coûte environ 219 $, tandis qu'un DR4 400G coûte environ 549 $. Le multimode est plus avantageux à court terme pour les liaisons courtes. Le monomode, quant à lui, est préférable pour les déploiements à long terme. Le seuil de transition se situe autour de 200 à 250 mètres pour les déploiements 100G. Au-delà, le monomode devient à la fois techniquement indispensable et plus économique sur le long terme.

Le choix de votre émetteur-récepteur détermine l'évolutivité de votre topologie. La fibre monomode peut être mise à niveau vers le 800G DR8 en doublant le nombre de voies. La fibre multimode ne dispose d'aucun chemin direct à 800G sans l'ajout de nouvelles liaisons MPO-16. Planifiez votre infrastructure fibre dès le départ et vous éviterez ainsi des travaux de recâblage coûteux ultérieurement.

Compatibilité avec les facteurs de forme et les commutateurs

QSFP-DD, OSFP et QSFP112

Le format détermine la bande passante disponible sur la façade et la chaleur dégagée par chaque port. Le QSFP-DD est un format courant pour les modules 400G, tandis que l'OSFP cible les débits de 800G et 1,6T, avec une prise en charge définie dans la révision 5.1 de la norme OSFP MSA. Le QSFP112 est un autre format 400G utilisant moins de voies, mais plus rapides. Assurez-vous que le format est compatible avec votre ASIC de commutation et votre système de refroidissement avant de faire votre choix.

Vérifications des ports, des sorties et de l'interopérabilité

La fonction Breakout transforme un port 400G en quatre liaisons 100G. Cette configuration convient à l'architecture spine-to-leaf, à l'extension de clusters GPU et à la migration progressive de 100G vers 400G. Elle nécessite un profil de port de commutateur adapté, des faisceaux de câbles MPO Breakout, des optiques distantes compatibles et un mappage précis des voies.

Vérifiez la compatibilité de chaque module avec la matrice du fabricant du commutateur, en vous basant sur votre référence et votre version logicielle exactes. Assurez-vous de la classe de puissance et de la concordance des versions CMIS entre le firmware du commutateur et l'émetteur-récepteur. Testez d'abord les modes de dérivation en laboratoire. Les modules économiques fonctionnent souvent correctement à 400 Gbit/s natif, mais peuvent rencontrer des problèmes lors de la dérivation en raison de limitations du firmware ou du mappage des voies.

La compatibilité varie selon le fournisseur et le module. Considérez le choix de l'émetteur-récepteur comme un critère de compatibilité, et non de vitesse ; ainsi, votre infrastructure d'IA se connectera sans problème dès la première tentative.

Puissance, refroidissement et fiabilité des réseaux d'IA

Bilans énergétiques et thermiques par port

Une vitesse de transmission optique plus élevée génère davantage de chaleur par module. Les modules 800G consomment plus d'énergie que les modules 400G, ce qui impacte le budget de votre rack. Par bit transmis, le 800G est plus efficace, favorisant la migration vers les clusters d'IA. Cependant, chaque module contribue à la dissipation thermique nécessaire.

La capacité de refroidissement limite désormais la densité des racks. Le passage d'une alimentation de 400 Gbit/s à 800 Gbit/s par port augmente la charge thermique du rack ; par conséquent, un système de refroidissement conçu pour 400 Gbit/s peut ne pas convenir à 800 Gbit/s.

Risques liés à la poussière, à la chaleur et aux contraintes mécaniques

Les racks d'IA atteignent des densités de puissance élevées. La température des GPU reste élevée pendant de longues périodes. Vos émetteurs-récepteurs optiques réseau de cluster GPU doivent y résister. Les systèmes d'évacuation d'air côté ports ajoutent des contraintes thermiques, et un flux d'air instable réduit la marge de liaison.

La chaleur modifie également la longueur d'onde du laser. Dans les systèmes WDM, cette dérive peut faire sortir le signal de la fenêtre de filtrage du récepteur. Le taux d'erreur binaire (TEB) augmente alors, et la liaison peut être complètement interrompue.

La poussière et les contraintes mécaniques aggravent le problème. Les faces d'extrémité MPO contaminées diffusent la lumière et réduisent la marge. L'insertion répétée use les férules des connecteurs. Des optiques de haute qualité réduisent les défaillances dues à la poussière, à la chaleur et aux contraintes, protégeant ainsi votre infrastructure et ses performances pendant de nombreuses années.

Cadre de sélection et erreurs courantes

Ordre de sélection étape par étape

Un ordre de sélection reproductible permet de baser le choix de l'émetteur-récepteur sur votre infrastructure plutôt que sur une fiche technique. Suivez ces étapes dans l'ordre :

1. Définissez la charge de travail. Identifiez si la liaison sert à l'interconnexion de GPU, à l'agrégation de nœuds ou au stockage. Les clusters d'entraînement d'IA privilégient les liaisons courtes, denses et à faible latence.

2. Réglez la vitesse. Adaptez la bande passante au rôle du port, et non à la valeur la plus élevée disponible.

3. Déterminez la portée. Mesurez la longueur réelle de la fibre. Choisissez la fibre SR8 pour les fibres multimodes jusqu'à 100 m, la fibre DR8 pour les fibres monomodes jusqu'à 500 m et la fibre FR4 pour les fibres monomodes jusqu'à 2 km.

4. Vérifiez le réseau de fibre optique. Le passage du multimode au monomode augmente considérablement les coûts de déploiement.

5. Choisissez le format. Vérifiez la compatibilité OSFP ou OSFP-XD avec la bande passante de votre circuit intégré spécifique au commutateur (ASIC).

6. Vérifiez la compatibilité. Consultez la liste des fournisseurs, confirmez le codage de l'EEPROM et effectuez des tests sur du matériel réel avant un déploiement à grande échelle.

7. Consommation électrique et refroidissement optimaux. Additionnez la puissance par port pour chaque port du rack.

8. Prévoyez des pièces de rechange. Conservez un stock modeste par type d'optique.

Cette séquence protège votre budget d'infrastructure et votre calendrier de déploiement.

Les pièges qui font dérailler les déploiements d'IA

Le module le moins cher d'un devis est souvent celui qui coûte le plus cher sur le long terme. Acheter un module LR4 pour une liaison d'un kilomètre revient à acheter une distance inutilisée par le réseau et à augmenter la consommation électrique à chaque port. L'erreur inverse a également un impact négatif. Un module DR4 sur une distance de 700 à 1 000 mètres peut entraîner des modifications de conception ou des remplacements d'urgence une fois la marge de sécurité épuisée. La consommation électrique aggrave ce problème : même une légère augmentation de la puissance se multiplie sur des centaines de ports.

Les erreurs de câblage sont tout aussi fréquentes. Faites attention aux points suivants :

• Type de connecteur MPO incorrect. Le SR8 nécessite un connecteur MPO-16, le DR4 nécessite un connecteur MPO-12.

• Incompatibilité de polarité.

• Connecteurs APC et UPC compatibles.

• Connecteur de sexe incorrect. Les émetteurs-récepteurs utilisent des connecteurs MPO mâles. Les câbles de brassage doivent utiliser des connecteurs femelles.

• Câblage de dérivation incorrect pour les liaisons 800G.

• Mauvaise planification de la longueur.

Le risque lié à l'approvisionnement mérite une attention tout aussi soutenue. Une conception reposant sur un seul module codé provenant d'un fournisseur unique peut bloquer l'ensemble de la production en cas de pénurie de processeurs de signal numérique (DSP), de lasers EML ou de capacités d'encapsulation. La qualification multi-fournisseurs et une politique de pièces de rechange clairement définie permettent de réduire ce risque.

Les coûts liés aux temps d'arrêt rendent ces écueils concrets. Un cluster de 1 000 GPU doté d'optiques de faible qualité peut subir des pertes importantes.

Les émetteurs-récepteurs optiques longue distance pour centres de données et les émetteurs-récepteurs optiques pour réseaux de clusters GPU présentent chacun des modes de défaillance spécifiques. Le choix d'émetteurs-récepteurs optiques haut débit pour centres de données exige une planification rigoureuse. Considérez le choix de l'émetteur-récepteur comme une décision à long terme. Votre infrastructure, ses performances et son efficacité en dépendent.

Choisissez une configuration adaptée à votre infrastructure : vitesse, portée, fibre, format, compatibilité et fonctionnement. Cette approche garantit que les émetteurs-récepteurs optiques haute vitesse pour centres de données IA répondent aux besoins réels de vos charges de travail.

Les réseaux d'IA tirent profit d'une planification anticipée. La densité, la consommation d'énergie et les voies de migration doivent être étudiées avant tout achat. Les acquisitions ponctuelles augmentent les coûts et les risques pour votre infrastructure.

Vérifiez la compatibilité de chaque optique avec la liste de compatibilité de votre fournisseur de commutateurs. Privilégiez un partenaire fiable pour une qualité et un approvisionnement constants. Une planification rigoureuse protège votre infrastructure et garantit l'efficacité de votre réseau lors de son évolution.

FAQ

Quelle vitesse choisir en premier pour une infrastructure IA ?

Commencez par définir le rôle des ports. Utilisez 100 Gbit/s pour l'accès aux serveurs, 400 Gbit/s pour les liaisons du réseau dorsal et des GPU en rack, et 800 Gbit/s pour les liaisons montantes du réseau dorsal et les liaisons inter-pods. Adaptez la bande passante à la charge de travail plutôt que de rechercher systématiquement la valeur la plus élevée sur une fiche technique.

Comment choisir entre SR8, DR4, FR4 et LR4 ?

Mesurez la longueur réelle de la fibre. La fibre SR8 couvre les liaisons multimodes jusqu'à 100 m. La fibre DR4 atteint 500 m en monomode. Les fibres FR4 et LR4 s'étendent jusqu'à 2 km et 10 km respectivement. Les émetteurs-récepteurs optiques longue distance pour centres de données, tels que les LR4, permettent de couvrir un campus sans régénération.

Pourquoi la fibre monomode domine-t-elle les nouvelles constructions d'IA ?

La fibre monomode domine les nouvelles infrastructures d'IA grâce à sa portée et sa bande passante supérieures. À 400 Gbit/s, la norme DR4 utilise un connecteur MPO-12, tandis que la norme SR8 utilise un connecteur MPO-16 ; la fibre monomode permet donc de réduire l'encombrement du câble. Elle assure également une migration fluide vers la norme DR8 à 800 Gbit/s.

Qu'est-ce qui provoque le plus souvent des ruptures de liens de dérivation 800G ?

La plupart des pannes sont dues aux limitations du firmware et du mappage des voies. Un module fonctionnant correctement à 400 Gbit/s natif peut présenter des défaillances lors d'une utilisation en mode 4x100 Gbit/s. Avant toute mise à l'échelle, vérifiez le profil du port du commutateur, utilisez le faisceau MPO approprié et testez les modes de fonctionnement en laboratoire.

Quelle quantité de puissance et de chaleur chaque port ajoute-t-il ?

Les modules 800G consomment plus d'énergie que les modules 400G ; par conséquent, le passage de 400G à 800G augmente la charge thermique du rack. Additionnez la consommation par port pour chaque port, puis vérifiez que votre système de refroidissement est adapté à cette consommation totale.

Pourquoi planifier les pièces de rechange et la qualification multi-fournisseurs ?

Les temps d'arrêt des GPU peuvent s'avérer coûteux. Un cluster de 1 000 GPU présentant un taux de défaillance optique important peut être immobilisé pendant de nombreuses heures. La qualification de plusieurs fournisseurs et un stock de pièces de rechange bien défini protègent votre infrastructure contre les pénuries d'approvisionnement et les risques liés à une source unique. Une planification rigoureuse garantit l'efficacité de cette infrastructure lors de sa mise à l'échelle.
